破碎机

时间:2013-02-23 11:12:58 点击次数:5820

产品概述：
加气混凝土设备生产中块状物料如生石灰和天然石膏等，在进行磨细之前必须破碎到适合磨机要求的进料粒度。破碎机械的种类有很多种，而在加气混凝土行业我们主要使用颚式破碎机和锤式破碎机。选择破碎机时主要是根据物料的品种，出料粒度与产量，同时参考设备的投入与维修来选购。

在加气混凝土工厂中，块状物料的破碎量小而简单，常采用单独一台（种）破碎机进行；破碎点也是生产线的主要扬尘点，应注意防尘及安全工作。

破碎机的进料口，常被用于物料的第一次均化，操作人员应树立工艺质量观念，严格按工艺操作规程进行操作。破碎后的粒状物料，通过输送设备送至磨头仓，磨头仓的作用一是储备物料，保证粉磨的连续进行，二是对物料进行第二次均化。

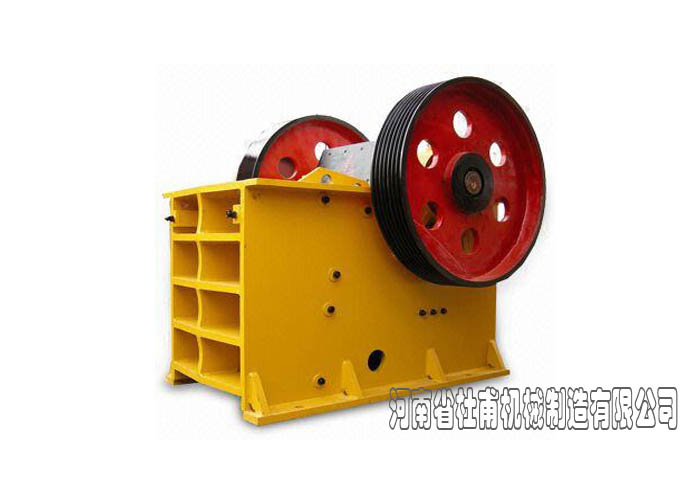

  鄂式破碎机介绍：
加气混凝土生产线设备鄂式破碎机是出现较早的破碎设备，因其构造简单、坚固、工作可靠、维护和检修容易以及生产和建设费用比较少，因此，直到现在仍然广泛地在冶金、化工、建材、电力、交通等工业部门，用于破碎抗压强度在147～245MPa的各种矿石和岩石的粗、中、细碎。近年来，我厂为满足冶金、矿山、建筑等工业部门破碎高强度、高硬度的微碳铬铁的需要，专门研制了强力鄂式破碎机。
  颚式破碎机的工作部分是两块颚板，一是固定颚板（定颚），垂直（或上端略外倾）固定在机体前壁上，另一是活动颚板（动颚），位置倾斜，与固定颚板形成上大下小的破碎腔（工作腔）。活动颚板对着固定颚板做周期性的往复运动，时而分开，时而靠近。分开时，物料进入破碎腔，成品从下部卸出；靠近时，使装在两块颚板之间的物料受到挤压，弯折和劈裂作用而破碎。颚式破碎机按照活动颚板的摆动方式不同，可以分为简单摆动式颚式破碎机（简摆颚式破碎机）。复杂摆动式颚式破碎机（复摆颚式破碎机）和综合摆动式颚式破碎机三种。

鄂式破碎机工作原理：
鄂式破碎机有多种结构形式，工作原理是相同的，即通过动鄂的周期性运动来破碎物料。在动鄂绕悬挂心轴向固定鄂摆动的过程中，位于两鄂板之间的物料便受到压碎、劈裂和弯曲等综合作用。开始时，压力较小，使物料的体积缩小，物料之间互相靠近、挤紧；当压力上升到超过物料所能承受的强度时，即发生破碎。反之，当动鄂离开固定鄂向相反方向摆动时，物料则靠自重向下运动。动鄂的每一个周期性运动就使物料受到一次压碎作用，并向下排送一段距离。经若干个周期后，被破碎的物料便从排料口排出机外。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料，实现批量生产。

鄂破偏心轴旋转时，带动连杆作上下往复运动，从而使两块推力板亦随之作往复运动。通过推力板的作用，推动悬挂在悬挂轴上的动鄂作往复运动。动鄂直接悬挂在偏心轴上，受到偏向轴的直接驱动。当鄂破机偏心轴转动时，动鄂一方面对定鄂作往复摆动，同时还顺着定鄂有很大程度的上下运动。动鄂上每一点的运动轨迹并不一样，运动轨迹接近于圆弧，愈靠近下方椭圆愈偏长。该鄂破机破碎方式为曲动挤压型，电动机驱动皮带和皮带轮，通过偏心轴使动鄂上下运动，当动鄂上升时肘板和动鄂间夹角变大，从而推动动鄂板向定鄂板接近，与此同时物料被挤压、搓、碾等多重破碎；当动鄂下行时，肘板和动鄂间夹角变小，动鄂板在拉杆、弹簧的作用下离开定鄂板，此时已破碎物料从鄂破破碎腔下口排出，随着电动机连续转动破碎机动鄂作周期性的压碎和排料，实现鄂破批量生产。

鄂式破碎机性能特点：

1、破碎腔深而且无死区，提高了进料能力与产量。
  2、其破碎比大，产品粒度均匀。
  3、垫片式排料口调整装置，可靠方便，调节范围大，增加了设备的灵活性。
  4、润滑系统安全可靠，部件更换方便，设备维护保养简单。
  5、结构简单，工作可靠，运营费用低。设备节能：单机节能15%～30%，系统节能一倍以上。
6、排料口调整范围大，可满足不同用户的要求。
  7、噪音低，粉尘少。

鄂式破碎机技术参数

型号	进料口尺寸(mm)	最大进料粒度(mm)	产量(t/h)	配用电机功率(kw)	外形尺寸(mm)	重量(t)
PE-150×250	150×250	125	1-3	5.5	896×745×935	1
PE-250×400	400×250	200	5-20	15	1430×1310×1340	3
PE-400×600	600×400	350	15-50	30	1700×1732×1653	7
PE-600×900	900×600	480	45-110	55	2290×2206×2370	17
PE-900×1200	900×1200	750	90-220	110	3800×3166×3045	50
PE-500×750	500×750	425	15-65	55	2035×1921×2000	12
PE-750×1060	1060×750	630	105-195	90	2655×2302×3110	29
PEX-250×750	750×250	210	15-30	30	1667×1545×1020	5
PEX-250×1000	1000×250	210	15-50	30	1550×1964×1380	7
PEX-250×1200	1200×250	210	20-60	37	2192×1900×1950	8.5

  锤式破碎机

  锤式破碎机结构：锤式破碎机箱体、转子、锤头、反击衬板、筛板等组成。

锤式破碎机特点：
  ⑴工作锤头，采用新工艺铸造，具有耐磨、耐冲击。
  ⑵可据客户要求，调节需要的粒度。
  ⑶锤破机体结构密封，解决了破碎车间的粉尘污染和机体漏灰问题。
  ⑷整体设计造型美观、结构紧凑，易损件少，维修方便等优点，是升级换代产品。
  ⑸结构紧凑，外形美观，耐磨性好，维护方便。

锤式破碎机工作原理：
  锤式破碎机主要是靠冲击能来完成破碎物料作业的。锤式破碎机工作时，电机带动转子作高速旋转，物料均匀的进入破碎机腔中，高速回转的锤头冲击、剪切撕裂物料致物料被破碎，同时，物料自身的重力作用使物料从高速旋转的锤头冲向架体内挡板、筛条，在转子下部，设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出，大于筛孔尺寸的物料阻留在筛板上继续受到锤子的打击和研磨，直到破碎至所需出料粒度最后通过筛板排出机外。

  锤式破碎机技术参数：

项目型号	最大进料尺寸 (mm)	出料粒度 (mm)	处理量 (t/h)	电机功率 (kw)	重量 (t)
PC400×300	100	<15	3-10	11	0.86
PC600×400	120	<15	8-15	22	1.55
PC800×600	150	<20	10-40	55	3.1
PC1000×800	200	<30	16-65	90	6.2
PC1000×1000	300	<40	30-90	110	8.8
PC1200×1000	350	<40	45-110	132	11.5
PC1250×1250	350	<40	65-140	185	17.9
PC1400×1400	400	<40	90-200	280	35.2
PC1600×1600	400	<40	150-300	480	41
